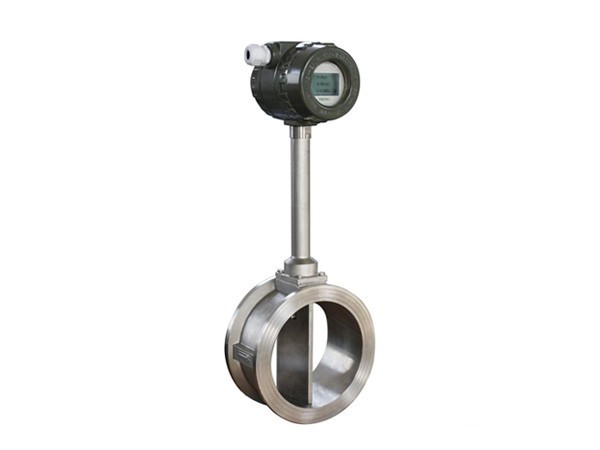

蒸汽渦街流量計介紹

產品細節：

蒸汽渦街流量計是針對蒸汽性質專門設計的一款高精度儀表，由于蒸汽中含有較多水汽，并且它的流量會隨著溫度、壓力的變化發生較大的變化，所以測量蒸汽帶溫壓補償是必不可少的。

蒸汽渦街流量計有一體溫壓補償和分體式溫壓補償兩種。

氣體：天然氣、燃?xì)狻錃?、氧氣、空氣、沼氣、瓦斯、甲烷、丙烷、煤氣、煙氣、氮?dú)?、氨氣?

蒸汽：蒸汽、飽和蒸汽、過熱蒸汽、水蒸氣

應用范圍：

可用于天然氣、氧氣、空氣、氫氣等氣體的測量。廣泛應用于石油、化工冶金、電力、城市供氣等行業。

產品特點：

1.結構簡單而牢固，無可動部件，可靠性高，長期運行十分可靠 。

2.安裝簡單，維護十分方便。

3.檢測傳感器不直接接觸被測介質，性能穩定，壽命長。

4.輸出是與流量成正比的脈沖信號，無零點飄移，精度高。

5.測量范圍寬，量程比可達1：10。

6.壓力損失較小，運行費用低，更具節能意義。

7.在一定的雷諾數范圍內，輸出信號頻率不受流體物理性質和組分變化的影響，儀表系數僅與旋渦發生體的形狀和尺寸有關，測量流體體積流量時無需補償，調換配件后一般無需重新標定儀表系數。

8.應用范圍廣，蒸汽(飽和蒸蒸汽)，氣體(空氣、氧氣、氮?dú)?、煤氣、天燃?xì)狻怏w、氫氣、液化石油氣、過氧化氫、煙道氣、甲烷、丁烷、氯氣、燃?xì)狻⒄託?、二氧化碳、氮?dú)?、乙炔、氧氣、壓縮空氣、氬氣、甲苯、苯、二甲苯、硫化氫、二氧化硫、氨氣)、蒸汽、液體和水等)、液體(水、高溫水、油、食品液、化學液等)、液體，氣體的流量均可測量。

蒸汽渦街流量計選型舉例

已知蒸汽壓力和溫度及工況流量時

測量介質為過熱蒸汽，蒸汽溫度為320℃，壓力為1.5MPa(絕壓),流量范圍為3t/h～25t/h, 試 確定流量計口徑。

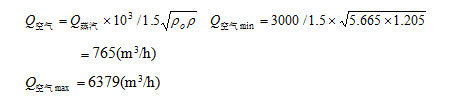

步驟一：計算蒸汽的等效空氣參比條件下的體積流量范圍，經查,該狀態下蒸汽的密度為:5.665Kg/m3,由公式

步驟二：根據等效參比流量范圍765-6379m3/h，查下表，比較適合該流量范圍為DN200口徑。

蒸汽渦街流量計技術參數

蒸汽渦街流量計安裝規范

1、不建議蒸汽渦街流量計安裝在調節閥的后面，應該安裝在調節閥的前面;

2、正常安裝要求，前面直管段20D，后面直管段10D;如前面有調節閥，必須安裝在調節閥后50D的距離;

3、收縮管道和90℃彎頭，直管段要求20D;

4、兩個90℃彎頭直管段要求30D，兩個三維90℃彎頭直管段要求40D;

5、確保測量的是單相流體，兩相流或多相流的測量會影響精度;

6、氣體中含有固體顆粒應該加裝過濾器或過濾網;

7、測量蒸汽和氣體時如果濕度小于95%，要在儀表上游50D的地方安裝濕度分離器;

8、安裝在靠近墻的管道，管道與墻的距離不小于0.5米;

9、渦街流量計不能安裝隔熱層;

10、在振動的管道安裝，需要支撐管道或用軟管隔離;

11、介質流向必須與蒸汽渦街流量計上的箭頭方向一致;

12、安裝時，墊片內徑必須大于儀表內徑

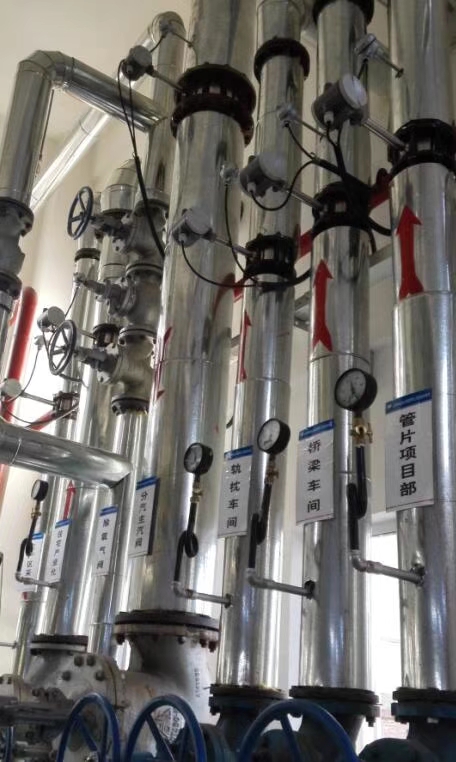

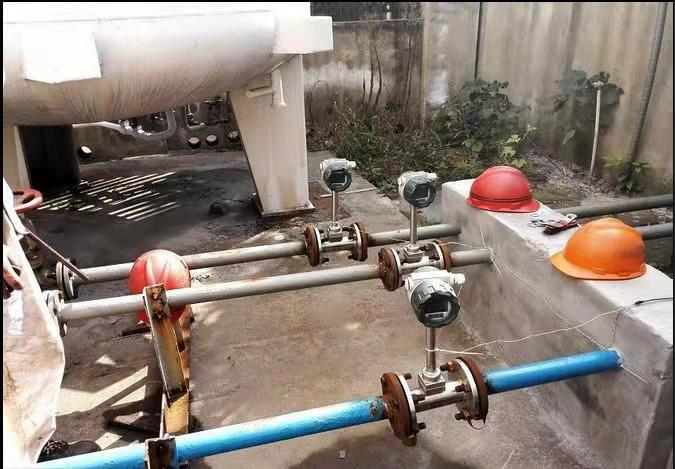

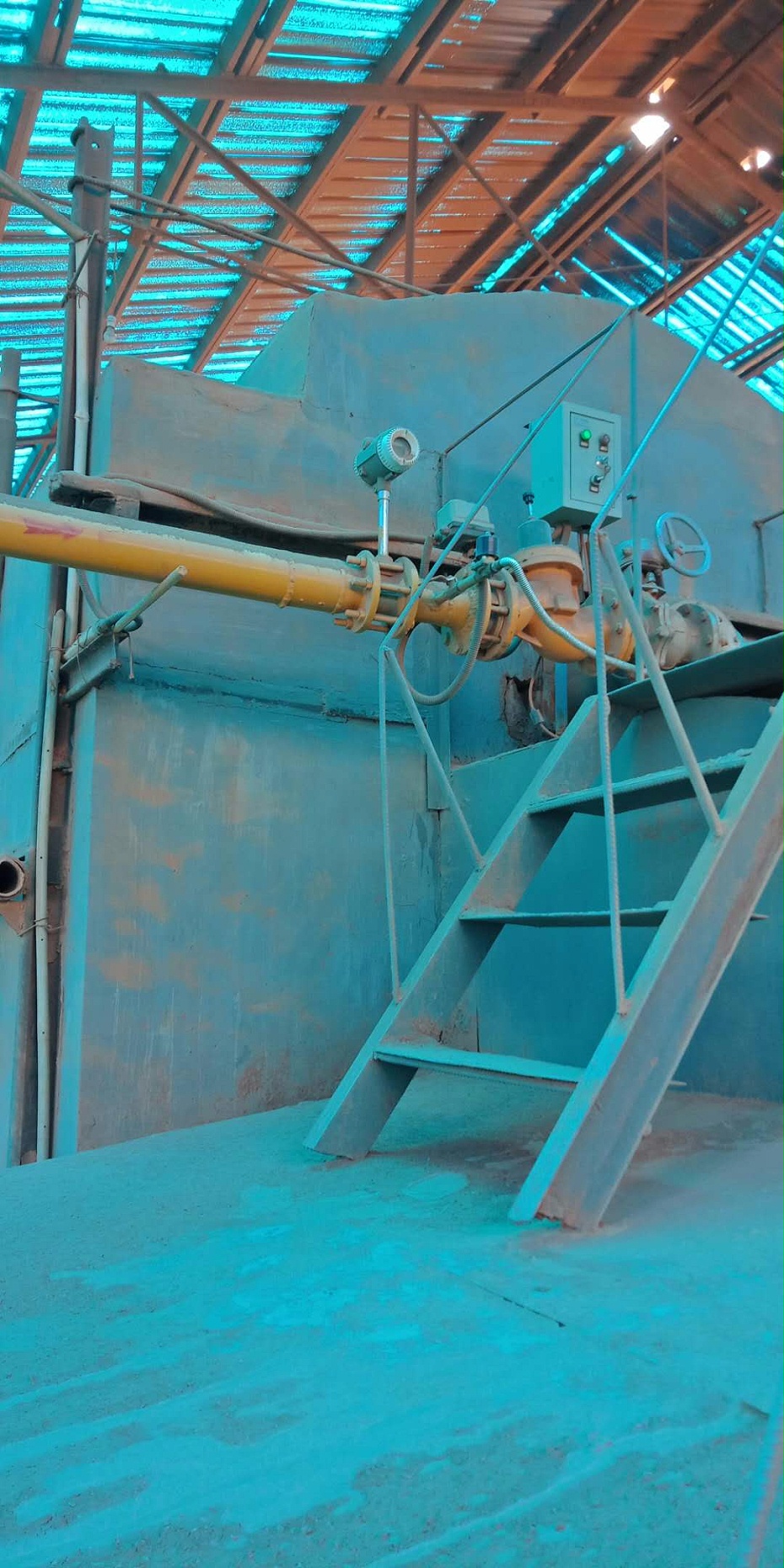

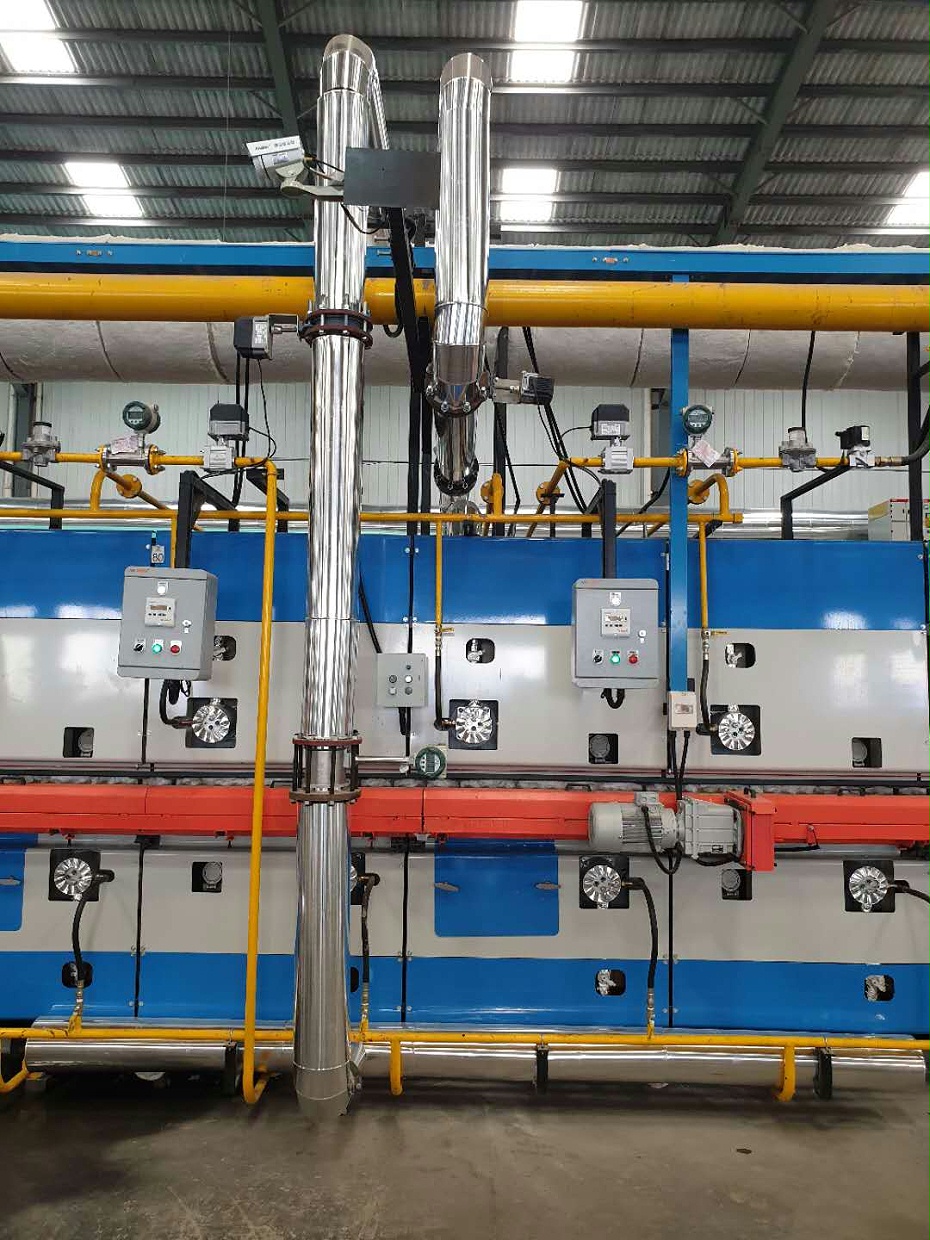

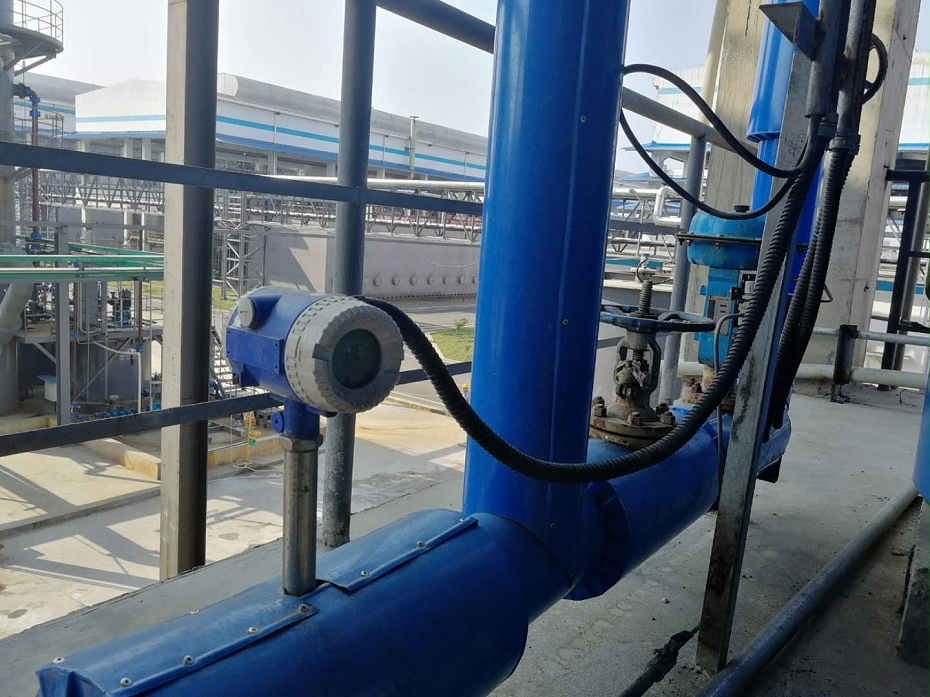

應用場景
