產品介紹

渦街流量計主要用于工業管道介質流體的流量測量,如氣體、液體、蒸氣等多種介質。其特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小。儀表參數能長期穩定。蒸汽流量計采用壓電應力式傳感器,可靠性高,可在-20℃～+350℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較、理想的流量儀表。

產品細節：

帶溫壓補償渦街流量計是根據卡門渦街原理研究生產的，主要用于工業管道介質流體的流量測量，如氣體、液體、蒸汽等多種介質。

其特點是壓力損失小，量程范圍大，精度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高，維護量小。儀表參數能長期穩定。渦街流量計采用高精度傳感器,可靠性高，可在-40℃～+400℃的溫度范圍內工作。

有模擬標準信號,也有數字脈沖信號輸出，容易與計算機等數字系統配套使用，是一種比較、理想的測量儀器。

主要用途：

渦街流量計可用來測量封閉管道中流體的體積流量。廣泛應用于工業生產過程、能源計量、環境保護、交通運輸、食品生產等多個行業的氣體、液體和蒸汽測量與計量。

溫壓補償是什么意思？

物體的黏度，密度等一系列參數是隨著溫度的變化而變化的。所以流量計是針對該種物質在特定溫度下的流量。當流體溫度變化時，相同流量的流體對流量計的響應產生影響。這個時候就需要一個系數來補償溫度對流量計顯示的影響。這個系數就是溫度補償。

工作原理：

在流體中設置非流線型旋渦發生體(阻流體)，則從旋渦發生體兩側交替地產生兩列有規則的旋渦，這種旋渦稱為卡曼旋渦。

在旋渦發生體下游形成交替有規律的旋渦列。設旋渦的發生頻率為f，被測介質來流的平均速度為V，旋渦發生體迎流面寬度為d，根據卡曼渦街原理，有如下關系式:

f=StV/d 公式(1)

式中：

f-發生體一側產生的卡門旋渦頻率HZ

St-斯特勞哈爾數(無量綱數)

V-流體的平均流速 (m/s)

d-旋渦發生體的寬度 (m)

由此可見，通過測量卡曼渦街分離頻率便可算出瞬時流量。其中,斯特羅哈爾數(St)是無因次未知數，

下圖表示斯特勞哈爾數(St)與雷諾數(Re)的關系。

在曲線表中St=0.17的平直部分，漩渦的釋放頻率與流速成正比,即為渦街流量傳感器測量范圍度。只要檢測出頻率f就可以求得管內流體的流速，由流速V求出體積流量。所測得的脈沖數與體積量之比，稱為儀表常數(K)，見式(2)

K=3600f/Q(1/m3) 公式(2)

式中：K=儀表常數(m-3)。

f=脈沖個數

Q=體積流量(m3)

產品特點：

1、可以同時集成溫度、壓力補償功能。

2、全智能化、數字化電路設計，自動補償被測流體密度或標況體積計算。

3、全新的數字濾波和修正功能使流量測量更加可靠。

4、電池供電型無需外接電源既可連續工作兩年以上。

5、全新點陣漢字液晶顯示，使用操作更方便。

6、工作壓力損失較小，量程范圍寬。

7、無可動機械零件，可靠性高，維護量小。

產品參數：

安裝要求：

1、不建議蒸汽渦街流量計安裝在調節閥的后面，應該安裝在調節閥的前面;

2、正常安裝要求，前面直管段20D，后面直管段10D;如前面有調節閥，安裝在調節閥后50D的距離;

3、收縮管道和90℃彎頭，直管段要求20D;

4、兩個90℃彎頭直管段要求30D，兩個三維90℃彎頭直管段要求40D;

5、確保測量的是單相流體，兩相流或多相流的測量會影響度;

6、氣體中含有固體顆粒應該加裝過濾器或過濾網;

7、測量蒸汽和氣體時如果濕度小于95%，要在儀表上游50D的地方安裝濕度分離器;

8、安裝在靠近墻的管道，管道與墻的距離不小于0.5米;

9、渦街流量計不能安裝隔熱層;

10、在振動的管道安裝，需要支撐管道或用軟管隔離;

11、介質流向與蒸汽渦街流量計上的箭頭方向一致;

12、安裝時，墊片內徑大于儀表內徑;

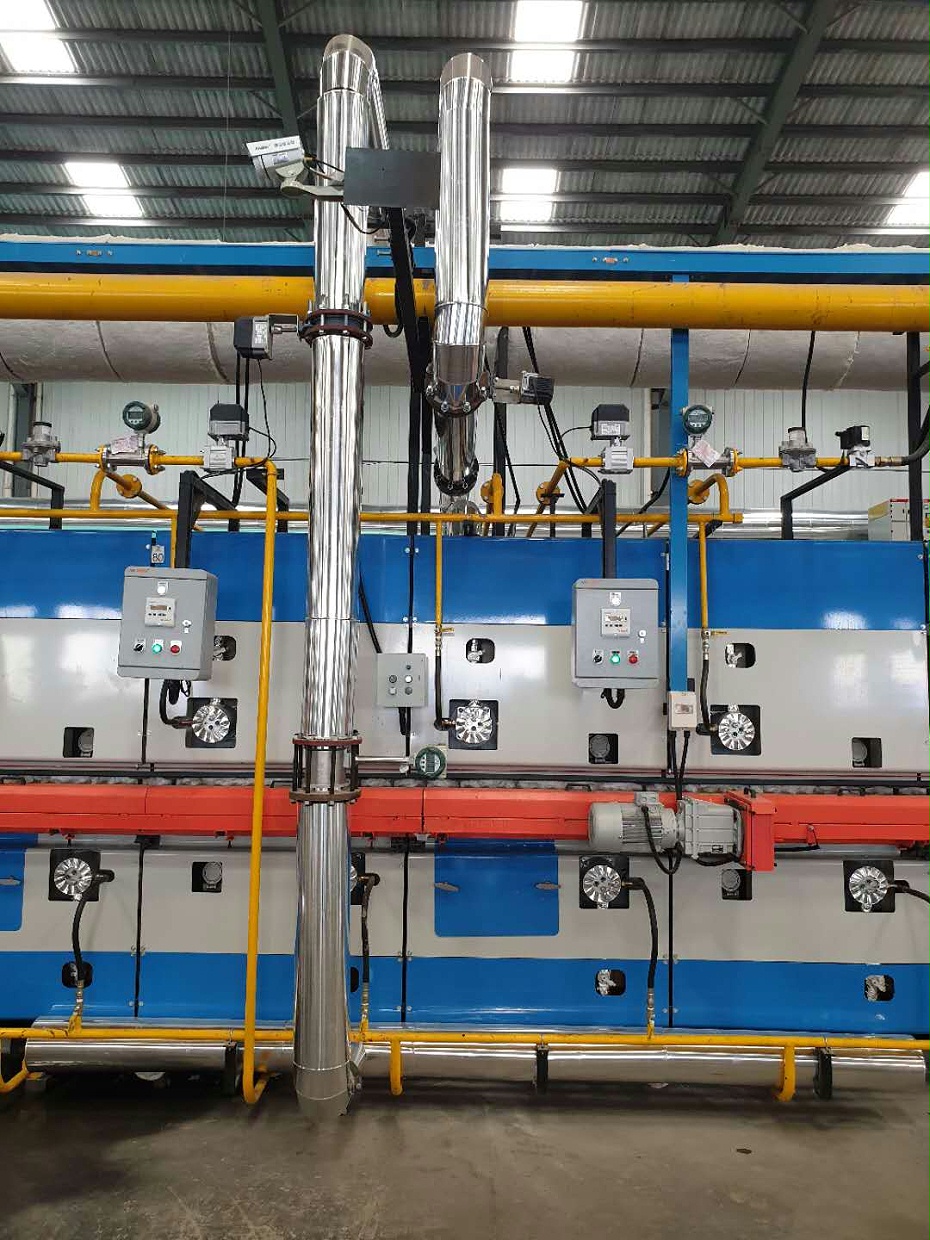

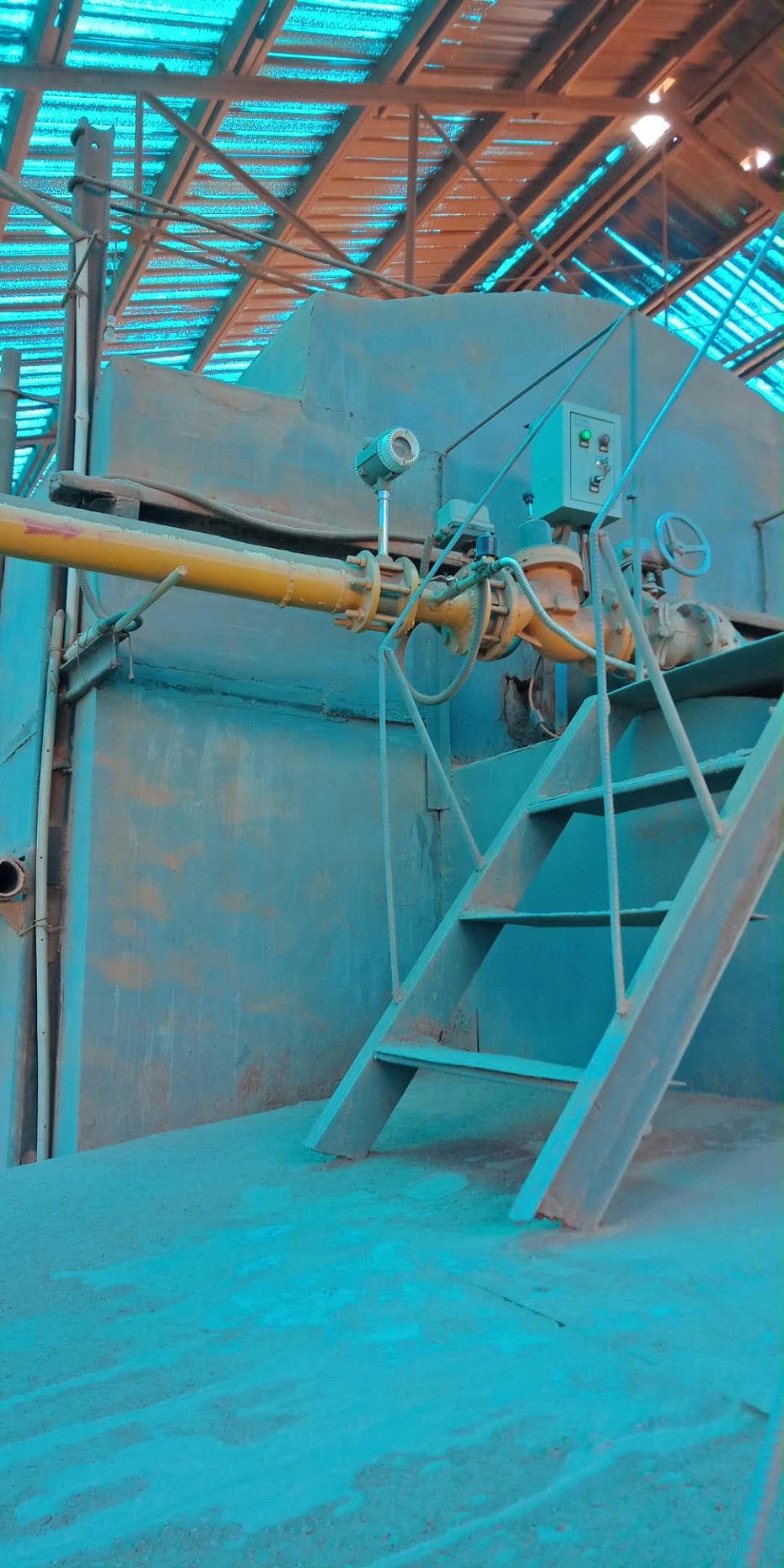

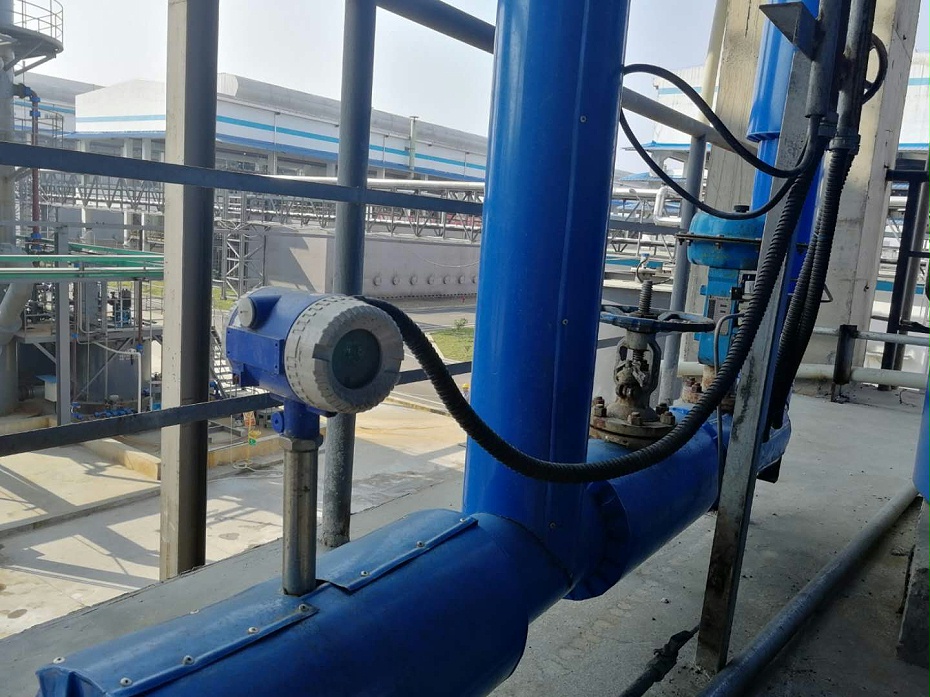

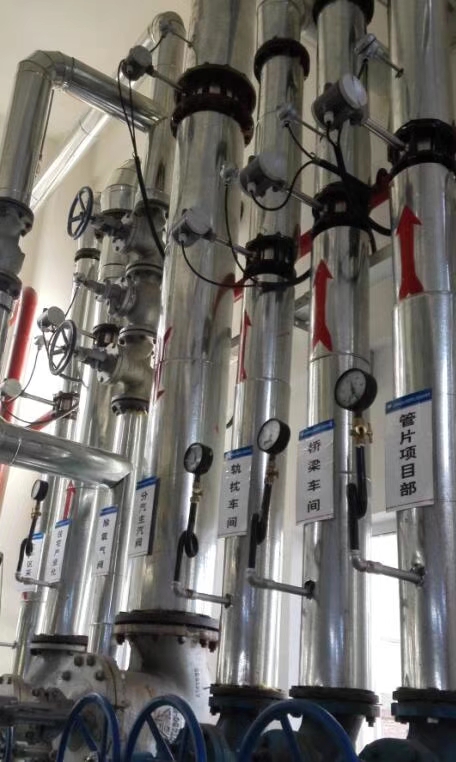

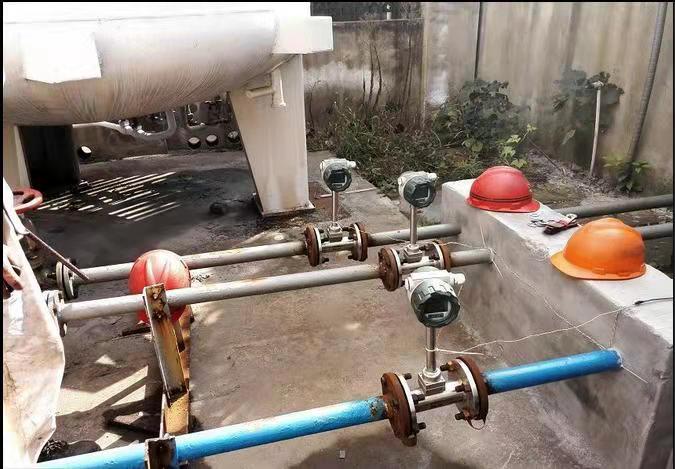

應用場景
