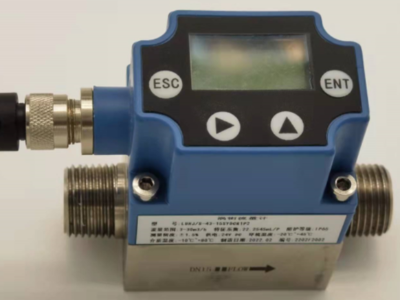

微小型渦街流量計

微小型渦街流量計：結構簡單牢固，安裝方便；應用范圍廣泛，沒有污垢問題，使用魚多流體介質；測量精度1.5%；壓力損失小，無可動部件，可靠性高；能購測量氣體、液體、等多種介質；

在線咨詢

全國熱線

400-839-1983

工作原理：

渦街流量計由漩渦發生體、頻率檢測器、信號轉換器等組成，輸出4~20mADC信號或脈沖電壓信號。其工作原理是在流體中設置漩渦發生體，從旋渦發生體兩側交替地產生有規則的漩渦，這種漩渦稱為卡門渦列，如圖1卡門渦列示意圖所示，漩渦列在漩渦發生體下游非對稱地排列。根據大量實驗證明，漩渦發聲體單側漩渦產生的頻率 f、流速v、直徑d之間有如下關系：f=Sr×v/d（1）

式（1）中：Sr為斯特勞哈爾數。由于Sr是雷諾數的函數，由此得到：Qv=A。×V=A。×d/Sr×f=Σf（2）

式（2）中：A。為流通截面積；Σ為儀表常數。
根據上式可以知道，當斯特勞哈爾數Sr為常數時，流量Qv與單側漩渦產生的頻率f成正比關系。

所以，使用檢測元件測出漩渦的頻率，就可以算出流體的流量。

主要參數：
外殼材質： 304不銹鋼

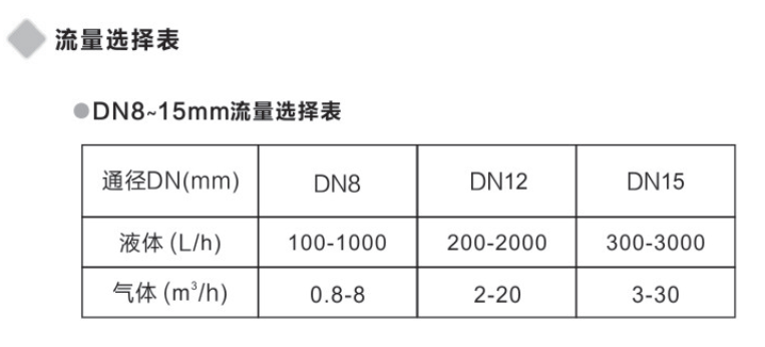

測量范圍：液體：100~3000L/h；氣體：0.8~30m3/h
通徑：DN8 DN12 DN15
精確度： ±1.5 %
重復性： ±0.5%
響應時間：＜100 ms
環境溫度： -20 ~ +55℃
最大工作壓力：1.6MPa
介質溫度： -10 ~ +80℃
輸出信號： 4 ~ 20mA，RS485

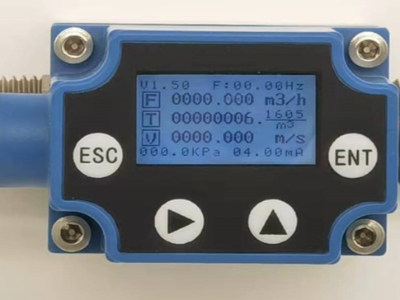

顯示(LCD)：瞬時流量、累積流量、標準流速、電流輸出值等
連接方式：G螺紋
適用氣體：乙炔氣除外的其它氣體均可測量
連接方式：1/2 NPT外螺紋
