塑料管流量計

是用來測量流體（液休、氣體）瞬時流量的常用儀表。適合測量透明流體的流量，適合測量壓力低，溫度不高的介質，它廣泛的應用于化工、食品、環保、冶金、機械、制藥等行業以及科研部門，測量單相非脈動流體（液體或氣體）的流量。

在線咨詢

全國熱線

400-839-1983

產品介紹

貝特-智能儀表直供廠家

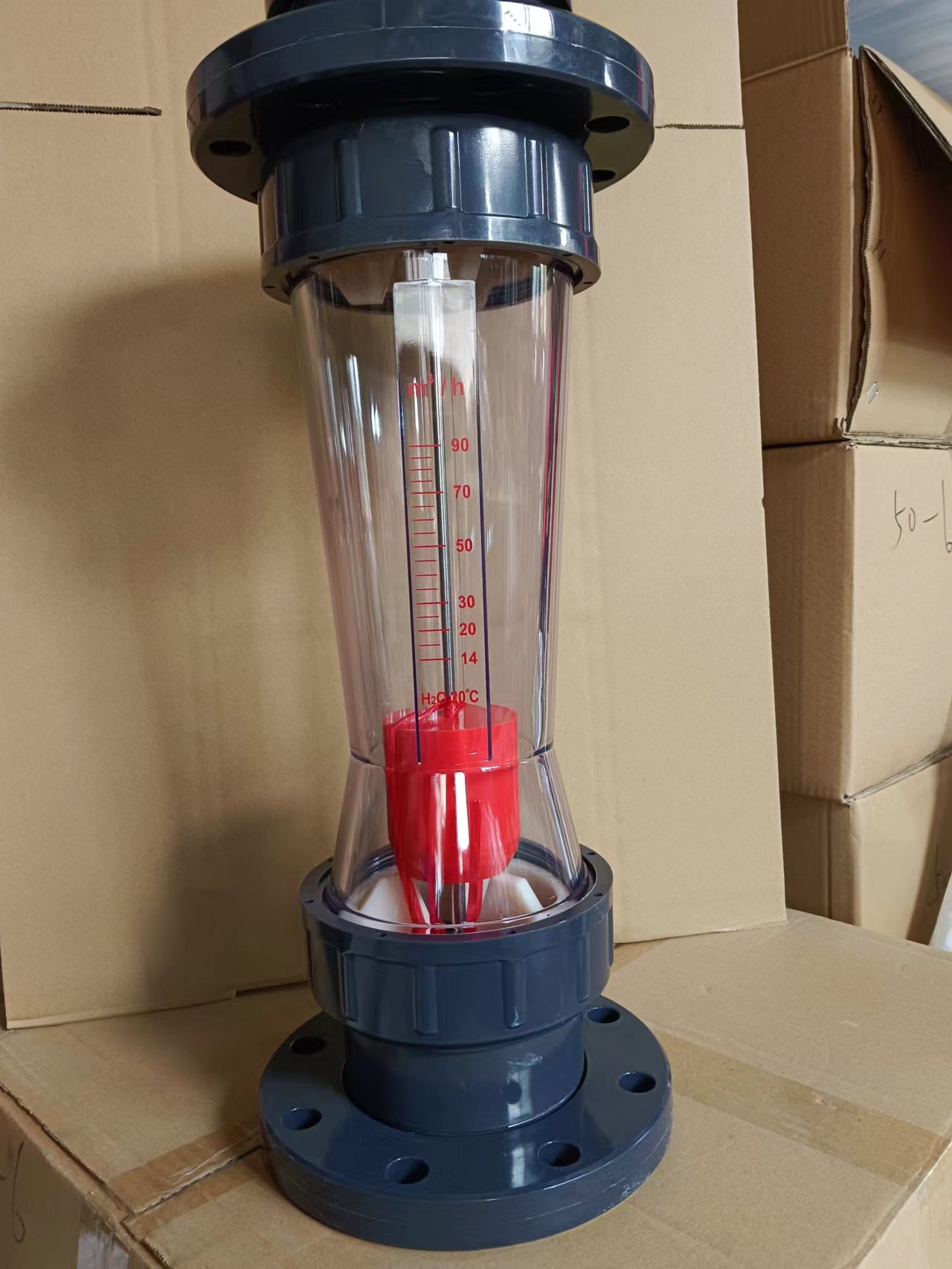

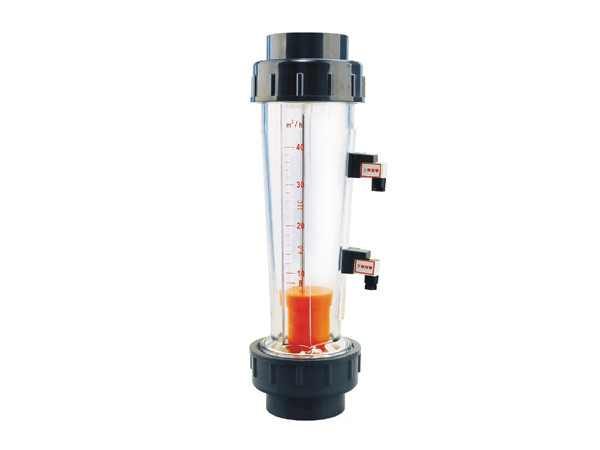

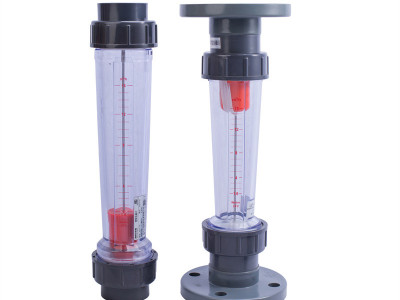

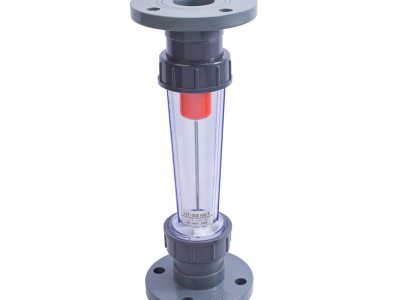

塑料管轉子流量計錐管主要部分均由AS，ABS塑料制成，有較好的耐腐性能，具有結構合理、體積小、重量輕、錐管不易破碎等特點。塑料管轉子流量計可廣泛應用于化工、環保、食品等工業部門

塑料管轉子流量計連接方式可分為：插接、焊接、螺紋和法蘭連接四種。塑料管轉子流量計是一種用來測量液體（液體或氣體）流量的過程檢測表，采用工藝和設備制造的產品，質量性能優異，精度等級高，采用的設計，法蘭接頭可以旋轉以調節四只安裝孔，在不把流量計撤出管道的情況下，可方便的更換錐管和浮子。

principle

產品特點

貝特-智能儀表直供廠家

測量的對象 / Transparent glass tube 介質種類、壓力大小、化學性質。如液體介質、氣體介質，對具腐蝕性的介質則應選擇耐腐流量計
一
性能 / Range ratio 可選擇流量計安裝方式，一般玻轉有面板式安裝及垂直安裝兩種，連接方式多樣。如果是小流量范圍，可選用球浮子式，因它測量時穩定、不易積塵、精度較高、互換性好
二
價格選用 / Small pressure loss 精度高的價格高。塑料管轉子流量計要根據測量目的選用儀表精度等級，如只須控制測量介質通過量，經試運行調整，以后需始終穩定這個通過量，那么精度就是次要的
三

方便 / Simple structure 就地型指針指示接近于線性
四
智能 / Measuring range 智能型指示器帶有LCD液晶顯示，可顯示瞬時、累積流量，還可輸出高沖、輸出報警
五
種類豐富 / Corrosion resistance 有就地型、遠傳型、夾套型、防爆、耐腐等多種形式
六

工作原理

塑料管轉子流量計工作原理講解

塑料管轉子流量計在測量的過程中，轉子的轉數與流體累積流量具有一定的比例關系，根據轉子的轉數即可計算出流體的流量。塑料管轉子流量計轉子表面設置的的線形為漸開線線形，嚙合齒在使用過程中，兩個轉子之間的于齒面與齒面之間的接觸，接觸面較大，在轉動過程中，兩個轉子之間即發生相對滑動，又會發生相對滾動，導致轉子之間會發生磨損嚙合屬現象。塑料管轉子流量計轉子的磨損會降低轉子之間的嚙合程度，進而會降低流量的測量精度。

技術參數

貝特-智能儀表直供廠家

通徑DN （mm）	型號	測量范圍		椎管長度	精度等級		允許被測液體狀態
		水20℃	空氣		LZB/LZJ	LZB-（）F	溫度（℃）	壓力
			20℃，10132SPa					（MPa）
2	LZB-2	0.4~4ml/min	6~60ml/min	160	1.5:2.5	2.5:4	-20~+120	≤0.4
		0.6~6ml/min	10~100ml/min
		1.0~10ml/min	16~160ml/min
		1.6~16ml/min	25~250ml/min
3	LZB-3	2.5~25ml/min	40~400ml/min
		4~40ml/min	60~600ml/min
		6~60ml/min	100~1000ml/min
		10~100ml/min	160~1600ml/min
4	LZB-4 LZB-4F	（1~10）L/h	（16~160）L/h
		（1.6~16）L/h	（25~250）L/h
		（2.5~25）L/h	（40~400）L/h
6	LZB-6 LZJ-6F	（2.5~25）L/h	（40~400）L/h
		（4~40）L/h	（60~600）L/h
		（6~60）L/h	（100~1000）L/h
10	LZB-10 LZJ-10F	（6~60）L/h	（100~1000）L/h			2.5		≤0.6
		（10~100）L/h	（160~1600）L/h
		（16~160）L/h	（250~2500）L/h
15	LZB-15 LZJ-15F	（16~160）L/h	（0.25~2.5）m3/h	350
		（25~250）L/h	（0.4~4）m3/h
		（40~400）L/h	（0.6~6）m3/h
25	LZB-25 LZJ-25F	（40~400）L/h	（1~10）m3/h
		（60~600）L/h	（1.6~16）m3/h
		（100~1000）L/h	（2.5~25）m3/h
40	LZB-40 LZJ-40F	（160~1600）L/h	（4~40）m3/h	430
		（250~2500）L/h	（6~60）m3/h
50	LZB-50 LZJ-50F	（0.4~4）m3/h	（10~100）m3/h	450
		（0.6~6）m3/h	（16~160）m3/h
80	LZB-80 LZB-80F	（1~10）m3/h	（50~250）m3/h	500				≤0.4
		（1.6~16）m3/h	80~400）m3/h
100	LZB-100 LZB-100F	（5~25）m3/h	（120~600）m3/h
		（8~40）m3/h	（200~1000）m3/h

塑料管轉子流量計安裝步驟

1、清理安裝流量計之前一定要將管道內的焊渣、雜物清理干凈；
2、校正流量計的直立部分垂直于地面安裝傾斜度不得超過5°.否則會影響測量準確度.。
3、位置為了確保流量計的測量準確性，應在流量計的進口端增加不少于10xDN的直管段,出口端不少于5×DN的直管段，測量時調節控制閥安裝在流量計的下游。
4、型號若被測介質為大的脈動流或兩相流，應在流量計的上游安裝緩沖器來或減弱脈動，保證介質的流動是單相穩定的，同時，建議流量計使用阻尼型的。
5、測介質 測介質較臟或含有導磁顆粒時，建議在流量計的上游安裝過濾器或磁過濾器。
6、支撐流量計的安裝應能適當支撐管道的振動或減少流量計的軸向負荷，否則應增加固定流量計的支撐。
7、維護為了便于流量計的保養維修，磁過濾器的清洗以及用戶管路的定期維護保養，建議使用如圖所示妁旁路管道。
8、穩定當流量計用于氣體測量時,應保證管道內的工作壓力不少于5倍流量計的壓力損失,使流量計能夠穩定正常動作。
9、接線對電遠傳及帶報警限位開關的流量計在使用前，打開儀表蓋，按接線圖正確接線。
10、阻動件按儀表指示器中的警示牌，取出運輸中防止浮子振動的阻動件，復原后再使用儀表。
11、開啟流量計若開啟流量計時，由于管道內沒有壓力或系統還未達到儀表正常使用的工作壓力，緩慢開啟控制閥，直到系統正常，儀表方可使用，否則容易造成指針跳動或浮子的突然撞擊而損壞的瑰象。
12、用戶使用用戶使用時，若被測流體的密度與水不同對，或被測氣體的參數和工作狀態與制造廠家規定不同時應對流量計示值讀數進行換算，換算方法見附錄。

廠家實力

智能儀表直供廠家

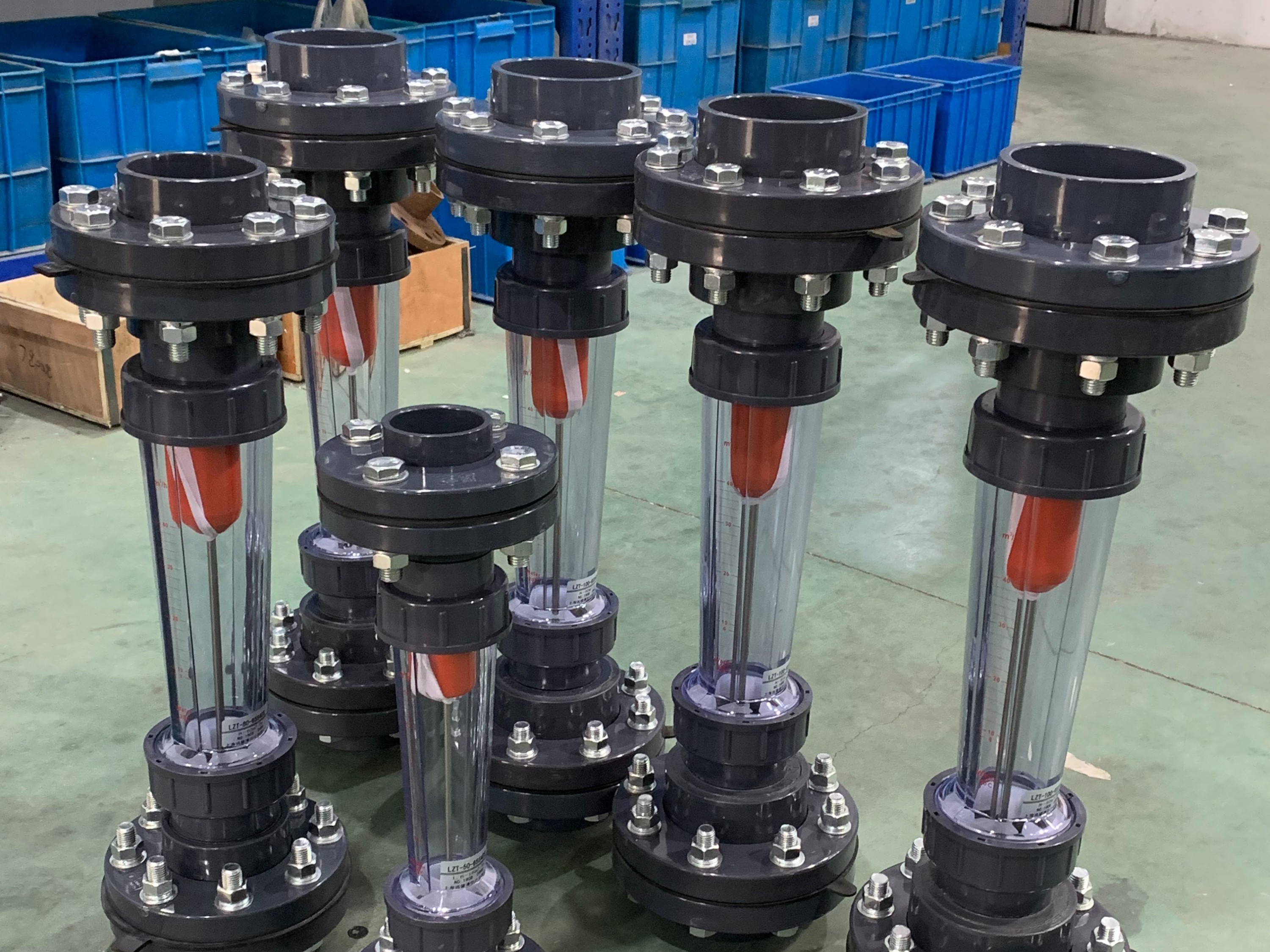

公司生產加工設備齊全，電子車間擁有一條現代化SMT流水線，擁有完善的電子設計、開發實驗室。機械車間擁有多臺精密數控車床、普通車床、加工、全自動環縫焊機、鉆床等設備，標定車間擁有兩條液體標定測試線，一條中小流量氣體標定測試線，保證每臺產品均經實際標定、校驗，以確保產品品質。

塑料管轉子流量計說明書

下一篇微小型金屬管轉子浮子流量計

熱品推薦 / Hot product

: 金屬管轉子流量計標準水平

BTLZ系列智能型金屬管轉子流量計是基于浮子位置測量的一種變面積流量儀表。采用全金屬結構，具有體積小、壓損小、量程比大（10~20：1）、可選帶HART通訊功能的變送器，安裝維護方便等特點，廣泛應用于各行業復雜、惡劣環境下，對小流量、低流速、各種苛刻介質條件的流量測量與過程控制。

: 全不銹鋼型玻璃轉子流量計

玻璃轉子流量計外觀特點外觀輕巧簡潔，安裝簡單方便，不必從管道上拆下整機,即可方便更換錐管和浮子，土木工程儀器連接方式采用軟管或金屬管連接。玻璃轉子流量計若價格沒有大的變化，可優先選用針閥置于流量計上部的；有較大流通孔的，是直接流量刻度的；結構簡單的；外部尺寸較小的等等。如是小流量范圍，則可選用球浮子式，因它測量時穩定、不易積塵、精度較高、互換性好

: 玻璃轉子流量計DK系列

玻璃轉子流量計外觀特點外觀輕巧簡潔，安裝簡單方便，不必從管道上拆下整機,即可方便更換錐管和浮子，土木工程儀器連接方式采用軟管或金屬管連接。玻璃轉子流量計若價格沒有大的變化，可優先選用針閥置于流量計上部的；有較大流通孔的，是直接流量刻度的；結構簡單的；外部尺寸較小的等等。如是小流量范圍，則可選用球浮子式，因它測量時穩定、不易積塵、精度較高、互換性好

: 防腐型玻璃管轉子流量計

玻璃轉子流量計外觀特點外觀輕巧簡潔，安裝簡單方便，不必從管道上拆下整機,即可方便更換錐管和浮子，土木工程儀器連接方式采用軟管或金屬管連接。玻璃轉子流量計若價格沒有大的變化，可優先選用針閥置于流量計上部的；有較大流通孔的，是直接流量刻度的；結構簡單的；外部尺寸較小的等等。如是小流量范圍，則可選用球浮子式，因它測量時穩定、不易積塵、精度較高、互換性好

: LZB遠傳玻璃管轉子流量計

玻璃轉子流量計外觀特點外觀輕巧簡潔，安裝簡單方便，不必從管道上拆下整機,即可方便更換錐管和浮子，土木工程儀器連接方式采用軟管或金屬管連接。玻璃轉子流量計若價格沒有大的變化，可優先選用針閥置于流量計上部的；有較大流通孔的，是直接流量刻度的；結構簡單的；外部尺寸較小的等等。如是小流量范圍，則可選用球浮子式，因它測量時穩定、不易積塵、精度較高、互換性好

: 不銹鋼玻璃管轉子流量計

玻璃轉子流量計外觀特點外觀輕巧簡潔，安裝簡單方便，不必從管道上拆下整機,即可方便更換錐管和浮子，土木工程儀器連接方式采用軟管或金屬管連接。玻璃轉子流量計若價格沒有大的變化，可優先選用針閥置于流量計上部的；有較大流通孔的，是直接流量刻度的；結構簡單的；外部尺寸較小的等等。如是小流量范圍，則可選用球浮子式，因它測量時穩定、不易積塵、精度較高、互換性好

: 上進下出型金屬管轉子流量計

BTLZ系列智能型金屬管轉子流量計是基于浮子位置測量的一種變面積流量儀表。采用全金屬結構，具有體積小、壓損小、量程比大（10~20：1）、可選帶HART通訊功能的變送器，安裝維護方便等特點，廣泛應用于各行業復雜、惡劣環境下，對小流量、低流速、各種苛刻介質條件的流量測量與過程控制。

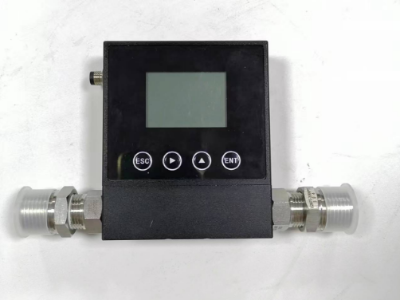

: 微小型熱式氣體質量流量計
