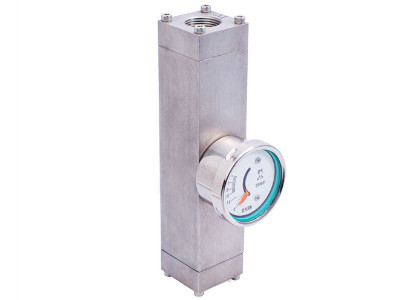

上進下出型金屬管轉子流量計

BTLZ系列智能型金屬管轉子流量計是基于浮子位置測量的一種變面積流量儀表。采用全金屬結構，具有體積小、壓損小、量程比大（10~20：1）、可選帶HART通訊功能的變送器，安裝維護方便等特點，廣泛應用于各行業復雜、惡劣環境下，對小流量、低流速、各種苛刻介質條件的流量測量與過程控制。

在線咨詢

全國熱線

400-839-1983

產品介紹

貝特-智能儀表直供廠家

BTLZ系列智能型金屬管轉子流量計的系列產品，針對不同的用戶需求、不同場合，有多種測量形式供用戶可選；按輸出形式分有就地指示型、遠傳輸出型、控制報警型；按防爆要求分類，又可分為普通型、本質安全型、隔離防爆型三種。

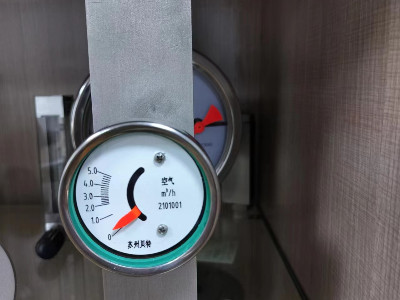

BTLZ系列智能型金屬管轉子流量計采用了Honeywell無接觸無磁滯檢測磁場角度變化的磁測傳感器、并配以高性能MCU，可實現液晶顯示：瞬時流量、累計量、環路電流，環境溫度、阻尼時間、小信號切除量。可選4～20mA遠傳輸出（可帶HART通訊）、脈沖輸出、上下限報警輸出等功能，該型智能信號變送器具有很高的精度和可靠性，可以取代進口同類型儀表，且具有性價比高、在線參數標定、掉電保護等特點。

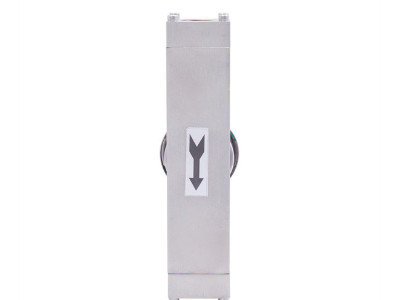

BTLZ系列智能型金屬管轉子流量計的設計制作還考慮了用戶工藝流向要求，有下進上出安裝型、上進下出安裝型、側進側出安裝型、底進側出安裝型、水平安裝型等安裝方式可選。

introduction

產品特點

貝特-智能儀表直供廠家

全金屬結構設計 / metal structure design 堅固的全金屬結構設計，適合各行業氣體和液體的測量。
一
表殼結構設計 / Case structure design 全新的表殼結構設計，無需增加部件即可應用于高溫環境。
二
錐形測量管 / Conical measuring tube 特殊設計的錐形測量管，測量范圍更廣，測量線性更好。
三

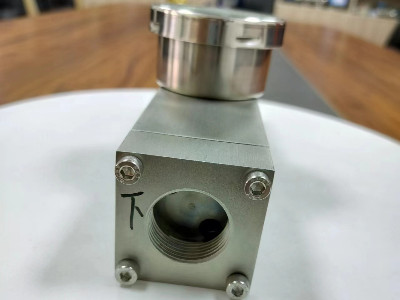

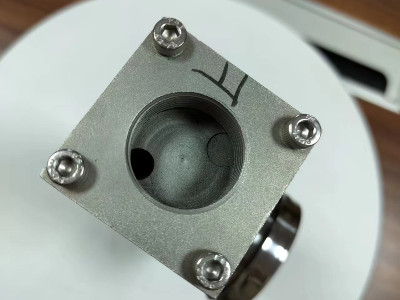

連接方式多樣 / connection methods 可提供法蘭、卡箍、螺紋等多種過程連接方式，適合大部分工廠應用需求。
四
測量部分材料可選 / Material optional 不銹鋼、鈦、哈氏合金、PTFE、FEP等材料。
五
磁耦合系統 / Magnetic coupling system 特殊設計的磁耦合系統，可明顯提高測量的精度和穩定性。
六

技術參數

貝特-智能儀表直供廠家

測量范圍	水 (20℃) 16～150000 l/h 空氣（0.1013MPa 20℃） 0.5～4000 m3/h	液晶顯示	瞬時流量顯示數值范圍:0.000～99999 累積流量顯示數值范圍:0.00～99999999
夾套壓力等級	1.6MPa	電氣接口	M20×1.5、PG11、1/2”NPT或用戶提供規格
介質溫度	標準型 -80℃～+220℃	整體高度	標準型:250mm(其他安裝方式見相關表格)
高溫型	300℃	防護等級	IP65/IP67
內襯FEP型	≤85℃	防爆標志	本安型：ExiaIICT3～6 隔爆型：ExdIICT4～6
環境溫度	-40℃～+120℃(無液晶顯示遠傳型≤85℃) (帶液晶顯示遠傳型≤70℃)	介質粘度	DN15： ≤5mPa.s ≤30mPa.s) DN25： ≤250mPa.s DN50～DN150：≤300mPa.s
量程比	10:1（特殊型20：1）	輸出	標準信號:二線制4～20mA(可帶HART通訊) 標準信號:三線制0～10mA 報警信號:1、兩路繼電器輸出(極限值125VAC/0.25A) 2、一路或兩路接近開關（開關要求根據客戶要求）脈沖信號輸出：0-1KHz隔離輸出（輸出電平Vpp>4.5V)
精度等級	2.5（特殊型1.5%或 1.0%）	供電	標準型:24VDC±20% 交流型:220VAC(85～265VAC)(需定制) 電池型:3.7@4.4-5.2AH鋰電池，根據不同使用情況，每組可用（3～12個月），兩組替換使用。
工作壓力	DN15～DN50 PN16MPa （特殊型25MPa） DN80～DN150 PN10MPa （特殊型16MPa）	連接方式	標準型：HG20592法蘭特殊型：用戶提供法蘭標準螺紋連接型：用戶指定

產品尺寸

貝特-智能儀表直供廠家

金屬管浮子流量計標準型外形尺寸及重量

標準型外形尺寸及重量

金屬管浮子流量計夾套型外形尺寸及重量

夾套型外形尺寸及重量

金屬管浮子流量計內襯FEP型外形尺寸及重量

內襯FEP型外形尺寸及重量

金屬管浮子流量計上進下出型外形尺寸及重量

上進下出型外形尺寸及重量

金屬管浮子流量計側進側出型：外形尺寸、重量及壓損

側進側出型：外形尺寸、重量及壓損

金屬管浮子流量計下進側出型：外形尺寸、重量及壓損

下進側出型：外形尺寸、重量及壓損

金屬管浮子流量計水平安裝型：型外形尺寸、重量及壓損

水平安裝型：型外形尺寸、重量及壓損

金屬管轉子流量計使用說明書
