一、產品特點、用途和適用范圍

1.1 特點

BTLD 系列電磁流量計，具有以下特點：

1,不受流體密度、粘度、溫度、壓力和電率變化的影響，線性測量原理能實現高精度測量;

2測量管內無阻流件，壓損小，直管段要求低;

3公稱通徑 DN6-DN2000 覆蓋范圍寬，襯里和電極有多種選擇，能滿足測量多種導電流體的要求;

4轉換器采用可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功率損耗小;

5轉換器采用 16 位嵌入式微處理器，全數字處理，運算速度快，抗干擾能力強，測量可靠，精度高，流量測量范圍度可達 1500：1;

6高清晰度背光 LCD 顯示，全漢字菜單操作，使用方便，操作簡單，易學易懂;具有 RS485 或 RS232 數字通訊信號輸出;具有電導率測量功能，可以判別傳感器是否空管，具有自檢與自診斷功能;采用 SMD 器件和表面安裝(SMT)技術，電路可靠性高;可用于相應的防爆場合。

1.2 主要用途

BTLD 系列電磁流量計，可用來測量封閉管道中導電流體的體積流量。廣泛應用于石油化工、鋼鐵冶

金、給水排水、水利灌溉、水處理、環保污水測控、造紙、醫藥、食品等工農業生產工藝過程中的流

量測量和控制。

1.3 使用環境條件

環境溫度： 傳感器-25℃～+60℃ 轉換器-10℃～+60℃

相對溫度： 5%-95%

1.4 工作條件

流體上限溫度： 一體型 70℃

分離型： 聚四氟乙烯襯里 150℃氯丁橡膠襯里 80℃聚氨酯橡膠襯里 70℃

流體電導率： ≥5uS/cm

二、工作原理

2.1 數學物理模型

電磁流量計的工作原理基于法拉第電磁感應法律。當一個導體在磁場場內運動時，在與磁場方向、運動方向相互垂直方向的導體兩端，會產生感應電動勢。電動勢的大小與導體運動速度和磁場的磁感應強度大小成正比。

當導電流體以平均流速 V(m/s)通過裝有一對測量電極的一根內徑為 D(m)的絕緣導管內流動時，該管道處于一個均勻的磁感應強度為 B(T)的磁場中，那么在一對電極上就會產生感應電

動勢 E(V)，它的方向垂直于磁場和流體的方向。

2.2 轉換器電路結構

電磁流量轉換器一方面向電磁流量傳感器勵磁線圈提供穩定的勵磁電流,以達到 B 是一個常數,同時把傳感器感應的電動勢放大轉換成標準的電流信號或頻率信號,便于流量的顯示,控制與調節.

三、產品型式和組成

3.1 產品組成

電磁流量計由電磁流量轉換器和電磁流量傳感器兩大部分組成，分離型還需要一根專用的雙層屏蔽的電纜連接轉換器和傳感器。

3.2 產品型式

BTLD 系列電磁流量計分為一體型和分離型兩種結構形式。可用于規定的防爆場所。傳感器有 7 種不同材料的電極和 4 種不同材料的襯里可供選用。

四、產品的技術性能指標

4.1 招待標準：JB/T9248-1999

4.2 上限流速：15m/s

4.3 公稱通徑：DN3、6、10、15、20、25、32、40、50、65、80、100、150、200、250、300、350

400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000

4.4 精度：0.5%、0.2%

4.5 公稱壓力：4.0MPA(DN10-150)

1.6MPA(DN200-600)

1.0MPA(DN700-1200)

0.6MPA(DN1400-2000)

其它規格和標準可按用戶要求.

4.6 材料：

電極形式和材料

電極形式和可分為標準型、刮刀型、可拆卸型、帶接地電極。

電極及接地電極材料有含鉬不銹鋼，哈氏合金 B、哈氏合金 C、鈦、鉭、鉑一依合金、不銹鋼涂覆碳化鎢 7 種。

法蘭材料：碳鋼

接地環材料：不銹鋼

進門保護環材料：不銹鋼、碳鋼。

4.7 外殼防護：

IP65：

IP68：僅分離型氯丁橡膠和聚氨酯襯里的傳感器，且不包括防爆結構。

4.8 防爆標準：

DN15-DN600 一體型防爆：md II BT4

DN15-DN1600 分離型防爆，傳感器和轉換器安裝在相應的危險區 md II BT4

DN15-DN1600 分離型防爆，傳感器安裝在相應的危險區，轉換器安裝在安全區：md II BT4

4.9 連接電纜：分離型電磁流量計，傳感器與轉換器之間用信號電纜連接，電纜長度應小于100MM，本公司隨表免費提供 10M 電纜，不足部分需訂貨。

4.10 轉換器性能：

供電電源：單相交流電 85-265V，45-63H Z ，功率小于 20W;直流供電 11-40VD·C轉換器顯示與編程操作：4 個薄膜按鍵可設定選擇全部參數，還可利用外接手操器或 PC 機

(RS485、RS232)對轉換器設定編程，高清晰度背光 LCD 顯示，空管檢測，自診斷功能。

5.

數字通訊：RS485、RS232、MODBUS、REMOTE，具有防雷擊保護。

輸出信號：

電流輸出：雙向兩路，全隔離 0-10mA/4-20 mA;負載電阻：0-10 mA 是 0-1.5K 歐姆，4-20mA 時是0-750 歐姆。

頻率輸出：正向和反向流量輸出，輸出頻率上限可在 1-5000 H Z 范圍內設定。帶光電陋離的晶體管集電極雙向輸出。外接電源不大于 35V，導通時集電極上限電流為 250 mA。

脈沖輸出：正向和反向流量輸出，輸出脈沖上限可達 5000cp/s。脈沖當量為 0.001L-1.0m3 /cP.脈沖寬度自動設置為 20ms 或方波。帶光電隔離的晶體管集電極開路輸出。外接電源不大于 35V，導通時集電極上限電流為 mA。

流向指示輸出：本流量計可測正反方向的流體流動流量。并可以判斷出流體流動的方向。規定顯示正向流量時輸出+10V 高電平，反向流體流動輸出 0V 的低電平。

報警輸出：兩路帶光電隔離的晶體管集電極開路報警輸出。外接電源不大于 35V，導通時集電極上限電流為 250mA。報警狀態：流體空管、勵磁斷線、流量超限。

阻尼時間：在 0-100S 間分檔可選。

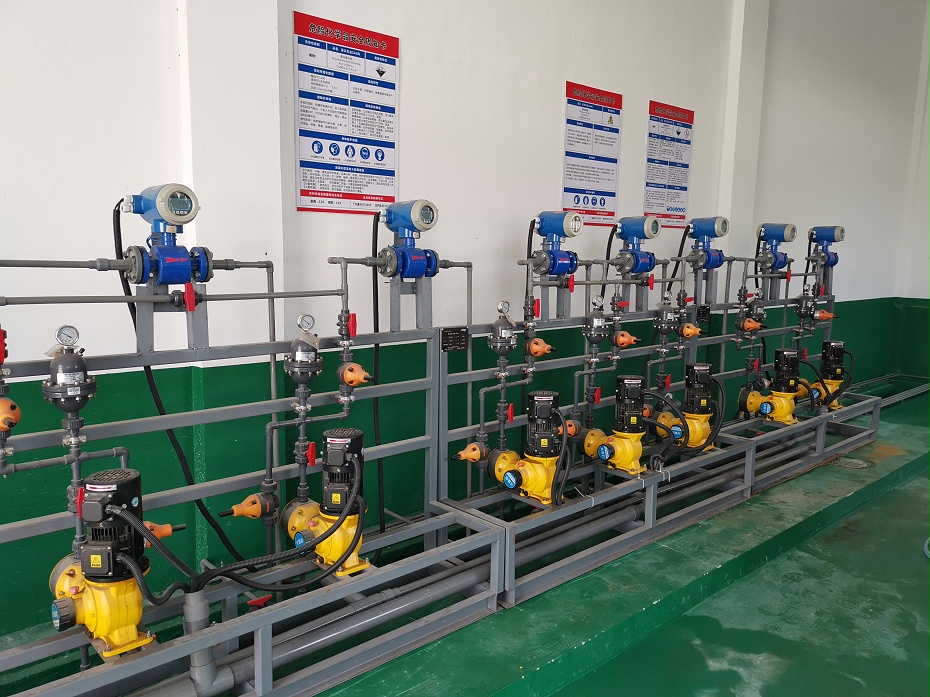

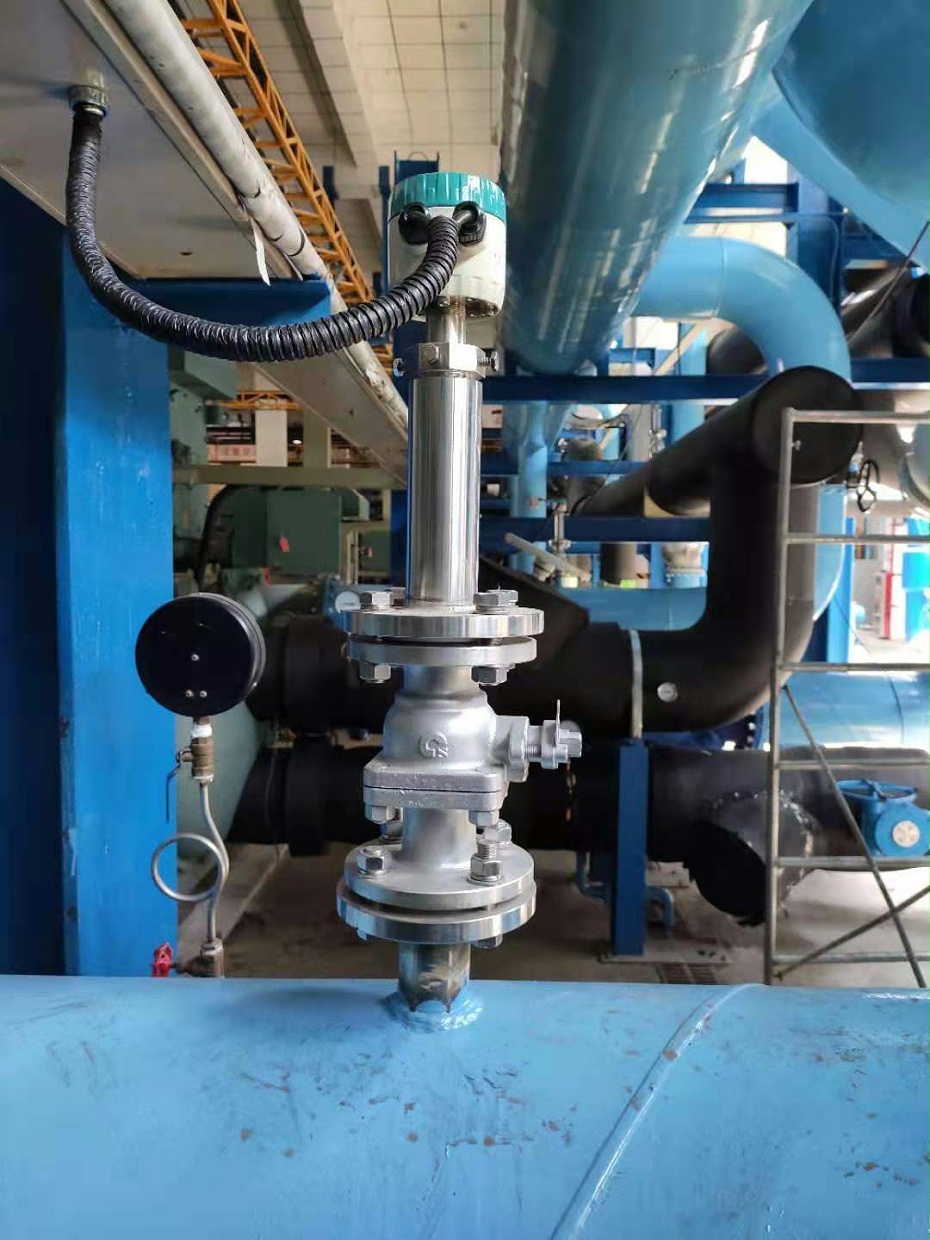

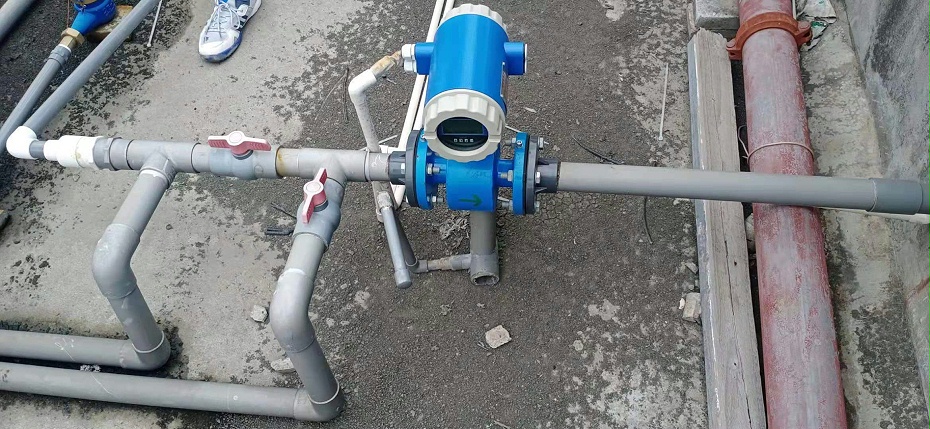

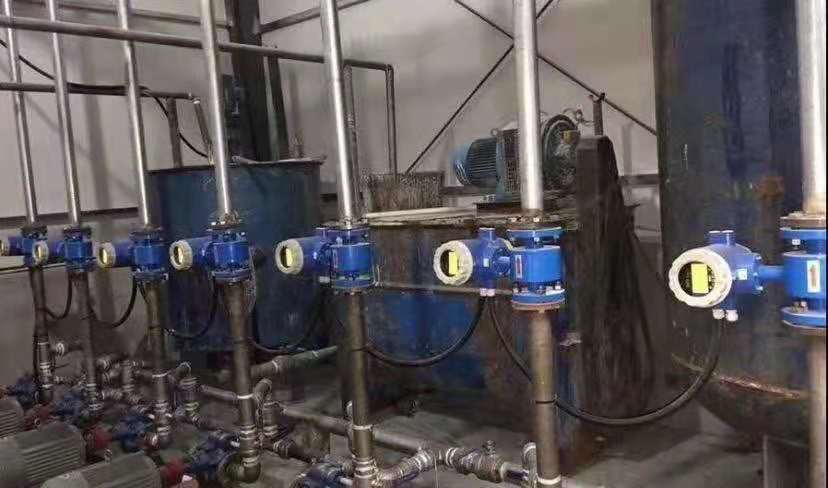

四、場景應用
