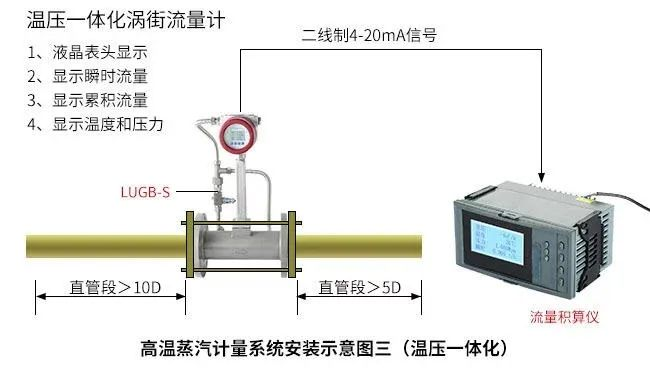

在咱們廠區的蒸汽管道、氮氣管道上設備的計量外表首要是渦街流量計，用來計量運用的數量。渦街流量計是依據卡門(Karman)渦街原理研究出產的，首要用于工業管道介質流體的流量測量，如氣體、 液體、蒸氣等多種介質。其特點是壓力丟掉小，量程規劃大，精度高，在測量工況體積流量時簡直不受流體密度、壓力、溫度、粘度等參數的影響。

產品分類

FLVJ系列插入式渦街流量計、FLVJ系列渦街流量計按傳感器連接方式分為法蘭型和夾裝型。

按檢測方式分為熱敏式、應力式、電容式、應變式、超聲式、振動體式、光電式和光纖式等。

按用途分為普通型、防爆型、高溫型、耐腐型、低溫型、插入式和汽車專用型等。

按傳感器與轉換器組成分為一體型和分離型。

按測量原理分為體積流量計、質量流量計。

產品原理

在流體中設置三角柱型旋渦發生體，則從旋渦發生體兩側交替地產生有規則的旋渦，這種旋渦稱為卡門旋渦，如右圖所示，旋渦列在旋渦發生體下游非對稱地排列。

渦街流量計是應用流體振蕩原理來測量流量的，流體在管道中經過渦街流量變送器時，在三角柱的旋渦發生體后上下交替產生正比于流速的兩列旋渦，旋渦的釋放頻率與流過旋渦發生體的流體平均速度及旋渦發生體特征寬度有關，可用下式表示：

f=Stv/d

St是雷諾數的函數，St=f(l/Re)

測量介質：氣體、液體、蒸氣

常見故障

1、渦街流量計的測量范圍較大，一般10∶1，但測量下限受許多因素限制：Re>10000是渦街流量計工作的基本條件;測量上限則傳感器的頻率響應和電路的頻率限制，因此設計時一定要對流速范圍進行計算、核算，根據流體的流速進行選擇。使用現場環境條件復雜，選型時除注意環境溫度、濕度、氣氛等條件外，還要考慮電磁干擾。

2、振動也是該類儀表的一大勁敵。因此在使用時應注意避免機械振動，尤其是管道的橫向振動。

3、介質溫度對渦街流量計的使用性能也有很大的影響。如壓力應力式渦街流量計不能長期使用在300°C狀態，因其絕緣阻抗會由常溫下的10-100MΩ急降至1-101Ω，輸出信號也變小，導致測量特性惡化。
